Tugas Pendahuluan 2 Modul 3
(Percobaan 3 Kondisi 14)
1. Kondisi[Kembali]

Percobaan 3 Kondisi 14

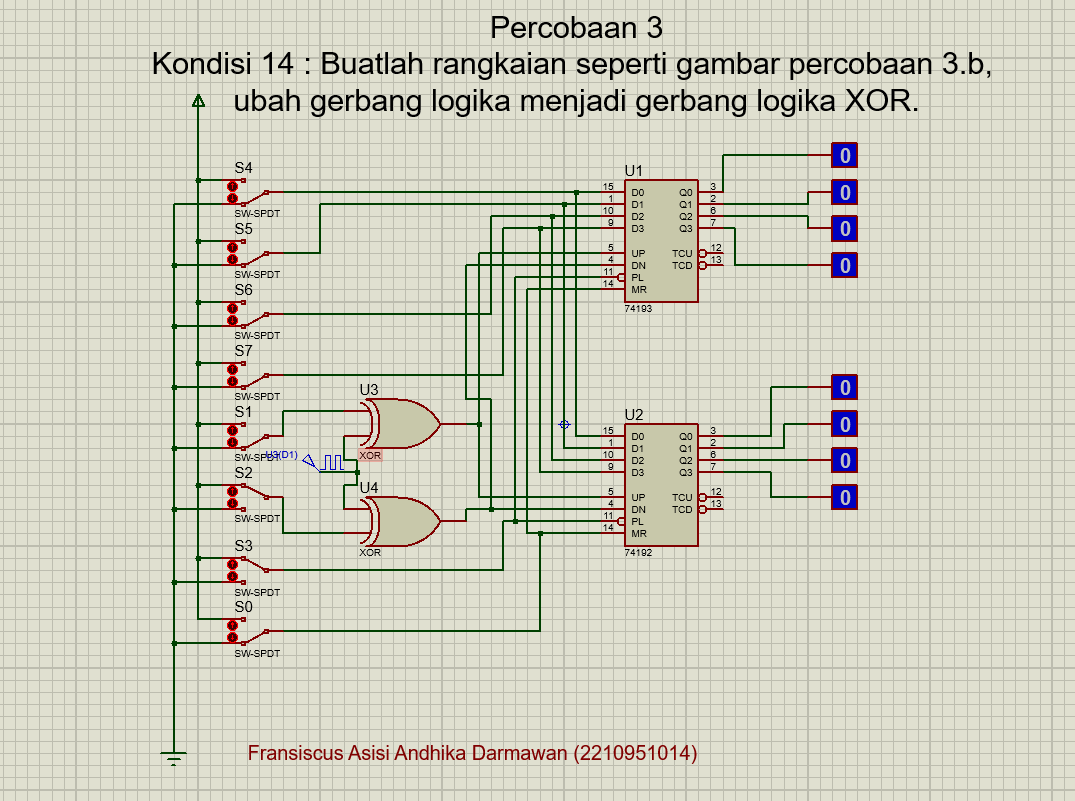

Buatlah rangkaian seperti gambar percobaan 3.b, ubah gerbang logika menjadi gerbang logika XOR.

2. Gambar Rangkaian Simulasi[Kembali]

Sebelum dijalankan


Setelah dijalankan



3. Video Simulasi[Kembali]




4. Prinsip Kerja[Kembali]

Berdasarkan gambar rangkaian sebelumnya, diketahui prinsip kerjanya adalah sebagai berikut

Supply Tegangan akan berfungsi sebagai sumber tegangan DC untuk memberikan daya ke semua komponen dalam rangkaian. Dimana power suplay terhubung ke switch yang nantinya menentukan input logika terhadap IC dan gerbang logika yang digunakan.

Secara spesifik switch SPDT digunakan untuk memberikan input logika 0 atau 1 ke input lainnya dari gerbang XOR. Kombinasi antara sinyal clock dan input dari switch akan menghasilkan sinyal output yang bervariasi.

Sinyal clock diberikan pada salah satu input dari gerbang XOR. Sinyal clock ini akan menentukan kecepatan penghitungan counter. Sinyal output dari gerbang XOR akan menjadi input clock baru untuk IC 74193. Sinyal clock yang telah dimodifikasi ini akan menyebabkan counter menghitung dengan pola yang berbeda dibandingkan dengan counter konvensional.

Adapun IC counter akan menghitung pulsa clock yang diterima dari gerbang XOR. Hasil penghitungan akan ditampilkan pada output Q0, Q1, Q2, dan Q3 (Logic Probe).


5. Download[Kembali]
Link Simulasi Rangkaian klik disini
Link Video klik disini
Link HTML klik disini
Download Datasheet 74LS90 klik disini
Download Datasheet 7439 klik disini
